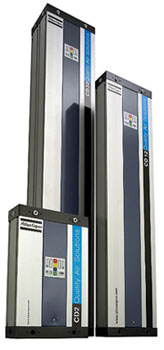

Adsorpcyjne osuszacze powietrza regenerowane na zimno CD 2-32

Maksymalne ciśnienie kondensatu 4 do 16 barów, 58 do 232 psig na wlocie
Punkt rosy Nominalny -40 st.C, -40 st.F / mozliwy -70 st.C, -100 st.F
Technologia Adsorpcyjne osuszacze powietrza regenerowane na zimno
Adsorpcyjne osuszacze powietrza regenerowane na zimno CD 2-32

  • Wydajność na wlocie: nominalnie 2–54,1 l/s, 4–115 cfm

  • Efektywne ciśnienie na wlocie: nominalnie 4–16 barów, 58–232 psig

  • Ciśnieniowy punkt rosy: nominalnie -40°C, -40°F

Osuszacze do wymagających zastosowań i dla klientów dbających o niskie zużycie energii

Wprzypadku szczególnych zastosowań, gdzie wymagana jest wysoka jakośćpowietrza, najlepszym rozwiązaniem jest korzystanie z regenerowanych nazimno osuszaczy adsorpcyjnych serii CD 2-32.

Dziękiwyjątkowej łatwości instalacji seria CD 2-32 — niezależnie odzastosowania — stanowi najdogodniejsze rozwiązanie. Te niewielkie ibardzo wydajne urządzenia o minimalnych wymaganiach konserwacyjnychidealnie nadają się do instalacji zarówno w miejscu używania, jak i wpomieszczeniach sprężarek.

Zasada działania osuszaczy adsorpcyjnych regenerowanych na zimno(reaktywacja za pomocą strumienia powietrza czyszczącego) wykorzystujewłaściwości fizyczne środka osuszającego, polegające na zdolnościpochłaniania i uwalniania pary wodnej. Osuszacz składa się z dwóchkolumn osuszających. W jednej zachodzi proces osuszania, a druga jest wtym czasie regenerowana.

Produkcja wszystkichosuszaczy odbywa się zgodnie z procedurami kontroli jakości i ochronyśrodowiska naturalnego firmy Atlas Copco. Proces jest w pełni zgodny znormami ISO 9001 oraz ISO 14001. Wszystkie osuszacze firmy Atlas Copcozostały przetestowane pod kątem pracy w najbardziej wymagającychwarunkach.

Łatwa konserwacja

Prosta konserwacja
Sprężynowo dociskane wkłady ze środkiem osuszającym z wbudowanym filtrem powietrza wymienia się łatwo i szybko.

Łatwa konserwacja
Dziękimożliwości zdjęcia płyty przedniej czynności konserwacyjne możnaprzeprowadzić bez konieczności odłączania osuszacza od systemuorurowania.

Szybka konserwacja
Wyjątkowyblok zaworu wykonano z elementów najwyższej jakości. Nowa konstrukcjazapewnia całkowitą niezawodność, szybką konserwację i bezpieczeństwopracy w przypadku awarii.

Zestawy naprawcze i oryginalne części zamienne
FirmaAtlas Copco zapewnia pełną gamę posprzedażowych usług serwisowych ozasięgu ogólnoświatowym oraz zobowiązuje się do dostarczaniaoryginalnych części zamiennych do wszystkich rodzajów osuszaczy przezokres 10 lat po zakończeniu produkcji.
Korzystanie zczęści zamiennych, które nie pochodzą z firmy Atlas Copco, może byćkosztowną pomyłką. Części zamienne produkowane są przez firmę AtlasCopco według tych samych wzorów, co części oryginalne, dlategonajwyższą jakość pracy maszyny można uzyskać jedynie dzięki użyciufirmowych zamienników.
Tylko firma Atlas Copco prowadzi szczegółowy rejestr zmian modeli i specyfikacji na przestrzeni lat.

Prosta instalacja

  • Na szczycie osuszacza znajduje się głowicawieloszczelinowa (3 różne otwory wlotowe i wylotowe) umożliwiającapodłączenie różnych typów wlotu i wylotu.

  • Każdywkład ze środkiem osuszającym jest wyposażony we wbudowany filtrpowietrza, co zmniejsza wymagania dotyczące przestrzeni, ułatwiainstalację, ogranicza spadki ciśnienia i zmniejsza możliwość wyciekówwystępujących na łącznikach i połączeniach.

  • Sprężynowodociskane wkłady ze środkiem osuszającym można zamontować pionowo ipoziomo, a dzięki modułowej konstrukcji urządzenia wymiary podstawy sąniewielkie.

  • Prosta i szybka instalacja, co jest szczególnie ważne w przypadku producentów OEM i montażu w miejscu zastosowania urządzenia.

Sterowanie i monitorowanie

Systemy sterowania oparte na programowalnym zegarze
Procesosuszania i regeneracji jest sterowany przez wstępnie zaprogramowanyzegar ustalający czasy osuszania, regeneracji i ponownego zwiększaniaciśnienia, co zapewnia niezawodne działanie osuszacza w zróżnicowanychwarunkach.

W celu ograniczenia zużycia powietrzaczyszczącego sterownik wyposażono w funkcję oszczędzania powietrzaczyszczącego, dzięki czemu proces oczyszczania stanowi część cykludociążenia / odciążenia sprężarki.

Podstawowe funkcje:

  • Wyczerpujące komunikaty o stanie osuszacza i cyklu

  • Automatyczna diagnostyka usterek z alarmowym stykiem beznapięciowym

  • Możliwość w pełni zdalnego monitorowania

  • Przełącznik czasowy z funkcją oszczędzania powietrza czyszczącego

  • Zabezpieczenie panelu elektrycznego IP 65 / NEMA 4

Diagnostyka:

  • Prawidłowe działanie osuszacza

  • Ostrzeżenie serwisowe (komunikat wyświetlany po upływie 11 500 godzin oraz 23 000 godzin)

  • Planowy serwis (komunikat wyświetlany po upływie 12 000 godzin oraz 24 000 godzin)

Wbudowana niezawodność

Charakterystyka Wyniki Korzyści
W pełni anodowane rury zapobiegają korozji Dłuższa żywotność elementów Niższe koszty konserwacji
Najwyższej jakości zawór i blok tłumika Bezpieczeństwo pracy w przypadku awarii Zwiększona niezawodność
Sprężynowe dociskanie wkładów ogranicza wydostawanie się drobin środka osuszającego Większa trwałość środka osuszającego Niższe koszty eksploatacji
Zabezpieczenie IP 65 panelu kontrolnego Brak zanieczyszczeń zewnętrznych Zwiększona niezawodność
Inteligentny procesor Autodiagnostyka Skrócony czas przestoju

Doskonała wydajność

  • Ciśnieniowy punkt rosy standardowo na poziomie -40°C/-40°F

  • Ciśnieniowy punkt rosy przy zmniejszonym przepływie -70°C/-100°F

  • Znikomy spadek ciśnienia, poniżej 0,07 bara/1 psi

  • Osuszaczeserii CD 2-5 odpowiadają najwyższym standardom czystości określonychnormą ISO 8573:1 – 2001 i innymi standardami międzynarodowymi.


Zasada działania

Proces osuszania

Wilgotne powietrze ze sprężarki przepływa przez filtry wlotowe, gdzie usuwany jest olej, a następnie wpływa do osuszacza.

Powietrze jest kierowane przez zespół zaworu trójdrożnego do „czynnej” kolumny, w tym przykładzie do kolumny B.

Parawodna jest usuwana z powietrza przepływającego przez kolumnę, anastępnie pochłaniana przez środek osuszający w kolumnie B. Przedopuszczeniem kolumny powietrze jest osuszane do typowego ciśnieniowegopunktu rosy -40°C/-40°F. Z czasem następuje nasycanie środkaosuszającego w kolumnie; w przypadku braku kontroli następuje obniżeniewydajności ciśnieniowego punktu rosy.

Proces regeneracji

Niewielkailość osuszanego powietrza jest kierowana do szczytu kolumny A, podczasgdy pozostałe powietrze wypływa z osuszacza przez filtr, w którymusuwane są drobiny środka osuszającego uniesione w procesie osuszania.

Niewielkailość suchego (regenerującego) powietrza skierowanego do kolumny jestwykorzystywana do regeneracji środka osuszającego. W trakcie procesuregeneracji kolumna A jest otwarta, dzięki czemu powietrze czyszczące wkolumnie B rozpręża się i przepływa przez kolumnę, usuwając wilgoć ześrodka osuszającego. Tłumiki na wylocie zapewniają cichy przebiegprocesu.

Po zakończeniu trwającego kilka minutprocesu regeneracji środka osuszającego zawór wydechowy jest zamykanyprzez system sterowania. Od tego momentu ciśnienie powietrzaczyszczącego w kolumnie stopniowo wzrasta, aż do prawidłowego poziomuciśnienia w systemie;

Gdy kolumna A znajduje sięcałkowicie pod ciśnieniem, następuje przełączenie zaworu trójdrożnegona szczycie osuszacza i kolumna A staje się kolumną czynną osuszającąpowietrze, a kolumna B staje się kolumną regeneracyjną.

Zakres dostawy

Kompletny zestaw osuszacza ze środkiem osuszającym zawiera:

  • Filtr wlotowy dostarczany osobno

  • Wbudowany filtr powietrza

  • Wiele otworów wlotowych i wylotowych:

  • Elektroniczny układ sterowania z opcjonalnym zdalnym monitorowaniem

  • System ograniczenia zużycia powietrza czyszczącego

  • Sprężynowo dociskane wkłady ze środkiem osuszającym (sito molekularne)

  • W pełni anodowana obudowa eliminująca korozję

Certyfikaty i zatwierdzenia
  • Wszystkie urządzenia zgodne z normami IEC i CSA/UL

  • Wszystkie urządzenia dopuszczone do użytku w UE i zgodne z przepisami PED

  • Wszystkie urządzenia posiadają zatwierdzenie CRN do użytku w Kanadzie

  • Wszystkie urządzenia są wyłączone z przepisów ASME

Opcje standardowe
  • Zestawdo montażu na ścianie: W zestawie znajdują się elementy mocujące iwsporniki do bezpiecznego zamontowania urządzenia na ścianie.

  • Zestawdo montażu na podłodze: W zestawie znajdują się elementy mocujące iwsporniki do bezpiecznego zamontowania urządzenia na podłodze.Zastosowanie tego rozwiązania jest konieczne, w przypadku gdy dopodłączenia osuszacza do sieci sprężonego powietrza używane są wężeciśnieniowe, a nie rury stalowe.

  • -70°C/-100°F PDP (ciśnieniowy punkt rosy)

  • Przewód zdalnego monitorowania

  • Przewód zdalnego monitorowania i oprogramowanie

Zastosowania

Typowe zastosowania przemysłowe

  • Produkcja półprzewodników

  • Przemysł spożywczy

  • Przemysł farmaceutyczny

  • Przemysł chemiczny

  • Przemysł tekstylny

Zastosowania krytyczne

  • Naprężanie przewodów

  • Warzenie piwa

  • Transport pneumatyczny materiałów higroskopijnych

  • Zastosowania w niskiej temperaturze otoczenia
